怎樣才能發揮電渦流測功機的優越性能？

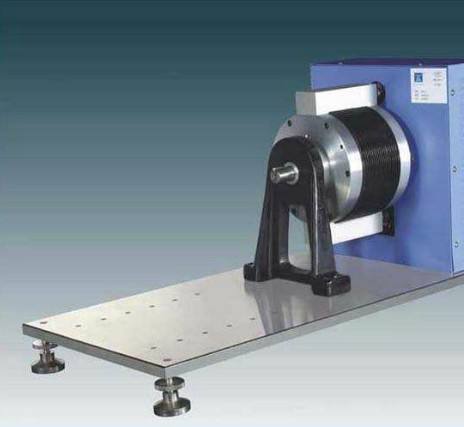

　　電渦流測功機作為一種負載主若是用來丈量動力機械各種特性的試驗設備。本機實用于內燃 機、中、小型功率電機、汽車傳動部件、燃?xì)廨啓C(jī)、水輪機、工程機械、林業、礦山、石油鉆采 等機械的功能試驗，也可作為其它動力設備的吸功裝置。

　　測功機定名方式如下： GW系列為盤式感覺測功機; GW*H 系列為高速型盤式感覺電渦流測功機; 重點特點結構簡單，操縱愛護簡便; 制動力矩大，測試精度高，工作安穩; 轉動慣量小，動態反響速度快; 與測控體系配套，可完成自動化操縱。 2、結構與工作道理 電渦流測功機由制動器、測力組織和測速裝置等幾部分構成。 制動器調整原念頭的載荷，并同時把所汲取的原念頭功率轉換為熱能，經水冷卻后帶走熱量。

　　測功機是根據作使勁矩與反作使勁矩大小相當目標相反的道理來丈量扭矩，因此所測扭矩可 以經過作用在測功器上的轉動力矩(即制動器外殼反力矩)來指示。 電渦流測功機重點由轉動部分(感覺體)、擺動部分(電樞和勵磁部分)、測力部分和更正部分構成。GW系列其結構簡圖由結構簡圖可知，感覺體形式宛若直齒輪，發生渦流地方在導磁 渦流環的孔壁上。勵磁繞組通上直流電后，則環繞勵磁繞組發生一個閉合磁通。當感覺體被原念頭發動轉動時，氣隙磁密隨感覺體的轉動而發生周期性轉變，在渦流環孔壁表面及肯定深度界線內將發生渦流電勢，并發生渦流，該渦流所造成的磁場又與氣隙磁場相互作用，就發生了制動轉矩。該轉矩經過外環及傳力臂傳至測力裝置上，由力傳感器將力的大小轉換成電信息輸送，從而抵達測轉矩的目標。

　　GW系列電渦流測功機結構簡圖1、感覺盤 2、主軸 出水管道8、油杯、9、測速齒輪 10、軸承座 11、進水管道 12、維持環 13、外環 14、底座 電渦流測功機運用注腳書 3、重點技藝指標電渦流測功機的重點技藝指標見表1， 冷卻水流量：冷卻水流量取決于進水、出水的溫差和汲取功率的大小，當進水溫度為20時，40~50L/kW.h，詳見圖2，GW系列電渦流測功機用水量表 扭矩丈量精度：0.4%FS(型號界線GW6~GW100) 扭矩丈量精度：0.2%FS(型號界線GW160~GW2000) 扭矩丈量傳感器：應變式拉壓力傳感器10)轉速丈量傳感器：60脈沖磁電式轉速傳感器。
